LSV系列
插裝式帶位置檢測換向閥
|
SWH |
-G |
02 |
-C2 |
-D24 |
31 |
-F |
-?D |
-?C0 |
-?00 |
|
1 |
? 2 |
3 |
?4 |
?5 |
?6 |
?7 |
8 |
?9 |
?10 |
|
最大壓力 |
315 |
bar |
|
最大流量 |
63 |
?L/min |
|
最高容許背壓 |
210 |
bar |

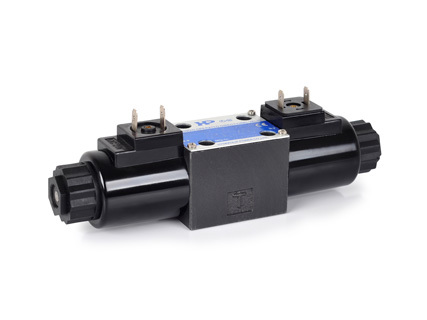

1- 電磁換向閥
2- 安裝方式?板式安裝
3- 公稱通徑?02:6通徑;?03:10通徑
4- 滑柱型式?詳見滑柱形式表
5- 線圈電壓 D12;D24

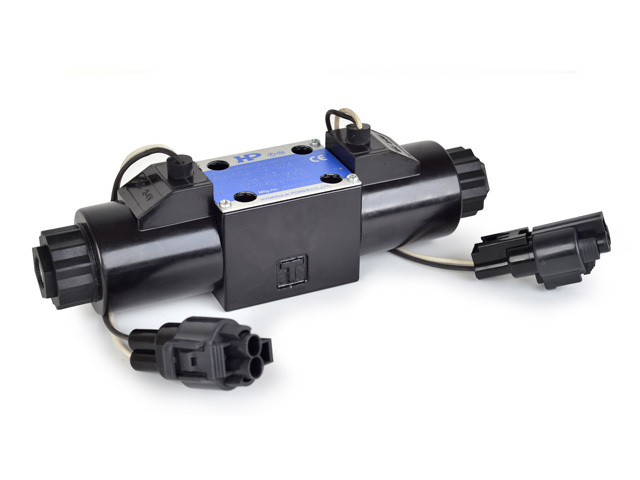

6- 接線方式 31:導線式;41:2片插式(SAE J858a);51:插針式(DT04-2P)
7- 密封件 空白:丁腈橡膠;F:氟橡膠
8- 空白:無二極體(標準);D:帶二極體
9- C0:無本體接地線端;C1:帶本體接地線端(僅31型有此項選擇)
10- 接線端子 00:無接線端子(線長:300mm) (僅31型有此選項);01-99:其它特殊產品
