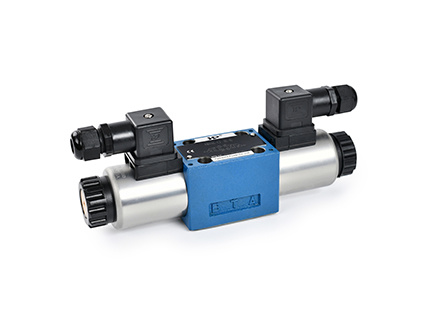

4WRA系列
不帶位置反饋直動式比例換向閥
|
4WRA |
E |
6 |
- C2 |
-30 |
A |
- 10 |
- D24 |
- K31 |
- A1 |
- V |
- ** |
|
1 |
2 |
3 |
?4 |
?5 |
6 |
?7 |
8 |
?9 |
?10 |
?11 |
?12 |
1- 直動式不帶位移電反饋
2- 電控器 空白:外置式放大板;E:集成式放大板
3- 公稱通徑 6:6通徑;?10:10通徑
4- 滑柱機能 詳見滑柱機能表
5- 公稱流量 6通徑?07:7L/min; 15:15L/min;?30:30L/min
? ? ? ? ? ? ? ? ? ?10通徑?30:30L/min;?60:60L/min
6- 節流槽形式
7- 設計代號
8- 電源電壓 空白:無(用于4WRA);D24:DC24V(用于4WRAE)
9- 電氣連接 4WRA 空白:附線圈插頭(PG11);K4:無
? ? ? ? ? ? ? ? ? ?4WRAE 空白:附放大器插頭;K31:無
10- 控制指令 空白:用于4WRA;A1:指令值±10V(用于4WRAE);F1:指令4至20mA(用于4WRAE)
11- 密封材料 空白:丁腈橡膠;V:氟橡膠
12- 更多細節說明
| 最大壓力 | 315?????? | ??bar |
| 最大流量 | 75??? | ?L/min |
| 工作介質 | 符合DIN51524標準的礦物油(HL、HLP)，其他油液請咨詢我公司?? | ?/ |
|
黏度推薦范圍 |
20到380mm2/s(優先選擇30至46mm2/s) ? | ?/ |
| 油液污染度 | 最高污染等級按NAS1638 9級或ISO4406 ?20/18/15級 | ?/ |
